TIPOS DE SUELDA

TIPOS DE SUELDA

SOLDADURA BLANDA:
Es un tipo de soldadura heterogénea, es decir, los materiales a soldar pueden ser de la misma o distinta naturaleza, se caracteriza por la utilización de un tipo de material de bajo punto de fusión, por debajo de los 400c, normalmente emplea el estaño, cuya fusión se produce entre los 200c.
La ejecución de esta soldadura representa las siguientes ventajas; las piezas a unir no se funden, cuando esta en estado liquido el material de aportación penetra en las irregularidades de las piezas a unir, la unión se realiza mediante el material de aportación, no de las piezas directamente.
USO DE LOS FUNDENTES:
El uso de estos es para fundir diferentes metales, entre ellos el plomo, el cobre, es muy utilizado en los sistemas de soldaduras, El éxito de la soldadura depende en gran parte del fundente.
El mismo evita la oxidación durante el proceso de soldadura, reduce los óxidos ya formados y disminuye la tensión superficial del material de aporte.
Los fundentes aglomerados se hacen mezclando los constituyentes, finamente pulverizados, con una solución acuosa de un aglomerante tal como silicato sódico; la finalidad es producir partículas de unos pocos milímetros de diámetro formados por una masa de partículas más finas de los componentes minerales. Después de la aglomeración el fundente se seca a temperatura de hasta 800º C.
Los fundentes sinterizados se hacen calentando pellets (bola de mineral de hierro aglomerado de pequeño tamaño) componentes pulverizados a temperaturas justo por debajo del punto de fusión de algunos de los componentes. Las temperaturas alcanzadas durante la fabricación limitan los componentes de los fundentes. Para fundir un fundente las temperaturas deben ser tan altas que los carbonatos y muchos otros minerales se descomponen, por lo cual los fundentes básicos que llevan carbonatos deben hacerse por alguno de los otros procedimientos, tales como aglomeración.
Se ha sabido durante años que la baja tenacidad se favorece con el uso de fundentes ácidos y que los fundentes de elevado contenido en silicio tienden a comunicar oxígeno al metal soldado. Inversamente los fundentes básicos dan un metal soldado limpio, con pocas inclusiones no metálicas, y, consecuentemente, de elevada tenacidad. Tanto la composición del fundente como su estado de división influyen en el control de la porosidad.
Características de los elementos de la soldadura oxiacetilénica:
Los gases en estado comprimido son en la actualidad prácticamente indispensables para llevar a cabo la mayoría de los procesos de soldadura. Por su gran capacidad inflamable, el gas más utilizado es el acetileno que, combinado con el oxígeno, es la base de la soldadura oxiacetilénica y oxicorte, el tipo de soldadura por gas más utilizado.
Por otro lado y a pesar de que los recipientes que contienen gases comprimidos se construyen de forma suficientemente segura, todavía se producen muchos accidentes por no seguir las normas de seguridad relacionadas con las operaciones complementarias de manutención, transporte, almacenamiento y las distintas formas de utilización.
Manorreductores:
Los manorreductores pueden ser de uno o dos grados de reducción en función del tipo de palanca o membrana. La función que desarrollan es la transformación de la presión de la botella de gas (150 atm) a la presión de trabajo (de 0,1 a 10 atm) de una forma constante. Están situados entre las botellas y los sopletes.
Soplete:
Es el elemento de la instalación que efectúa la mezcla de gases. Pueden ser de alta presión en el que la presión de ambos gases es la misma, o de baja presión en el que el oxígeno (comburente) tiene una presión mayor que el acetileno (combustible). Las partes principales del soplete son las dos conexiones con las mangueras, dos llaves de regulación, el inyector, la cámara de mezcla y la boquilla.
Válvulas antirretroceso:
Son dispositivos de seguridad instalados en las conducciones y que sólo permiten el paso de gas en un sentido impidiendo, por tanto, que la llama pueda retroceder. Están formadas por una envolvente, un cuerpo metálico, una válvula de retención y una válvula de seguridad contra sobre presiones. Pueden haber más de una por conducción en función de su longitud y geometría.
Conducciones:
Las conducciones sirven para conducir los gases desde las botellas hasta el soplete. Pueden ser rígidas o flexibles
Utilización de botellas:
Las botellas deben estar perfectamente identificadas en todo momento, en caso contrario deben inutilizarse y devolverse al proveedor.
Todos los equipos, canalizaciones y accesorios deben ser los adecuados a la presión y gas a utilizar.
Las botellas de acetileno llenas se deben mantener en posición vertical, al menos 12 horas antes de ser utilizadas. En caso de tener que tumbarlas, se debe mantener el grifo con el orificio de salida hacia arriba, pero en ningún caso a menos de 50 cm del suelo.
Los grifos de las botellas de oxígeno y acetileno deben situarse de forma que sus bocas de salida apunten en direcciones opuestas.
Las botellas en servicio deben estar libres de objetos que las cubran total o parcialmente.
Las botellas deben estar a una distancia entre 5 y 10 m de la zona de trabajo.
Antes de empezar una botella comprobar que el manómetro marca “cero” con el grifo cerrado.
Si el grifo de una botella se atasca, no se debe forzar la botella, se debe devolver al suministrador marcando convenientemente la deficiencia detectada.
Antes de colocar el manorreductor, debe purgarse el grifo de la botella de oxígeno, abriendo un cuarto de vuelta y cerrando a la mayor brevedad.
Colocar el manorreductor con el grifo de expansión totalmente abierto; después de colocarlo se debe comprobar que no existen fugas utilizando agua jabonosa, pero nunca con llama. Si se detectan fugas se debe proceder a su reparación inmediatamente.
Abrir el grifo de la botella lentamente; en caso contrario el reductor de presión podría quemarse.
Las botellas no deben consumirse completamente pues podría entrar aire. Se debe conservar siempre una ligera sobre presión en su interior.
Cerrar los grifos de las botellas después de cada sesión de trabajo. Después de cerrar el grifo de la botella se debe descargar siempre el manorreductor, las mangueras y el soplete.
La llave de cierre debe estar sujeta a cada botella en servicio, para cerrarla en caso de incendio. Un buen sistema es atarla al manorreductor.
Las averías en los grifos de las botellas debe ser solucionadas por el suministrador, evitando en todo caso el desmontarlos.
No sustituir las juntas de fibra por otras de goma o cuero.
Si como consecuencia de estar sometidas a bajas temperaturas se hiela el manorreductor de alguna botella utilizar paños de agua caliente para deshelaras.
Verificar el manorreductor:
En la operación de apagado debería cerrarse primero la válvula del acetileno y después la del oxígeno.
No colgar nunca el soplete en las botellas, ni siquiera apagado.
Puesto que no hay escoria y las proyecciones suelen ser escasas, se simplifican las operaciones de limpieza, lo que reduce notablemente el costo total de la operación de la soldadura. En algunos casos, la limpieza del cordón resulta más cara que la propia operación de soldeo, por lo que la reducción de tiempo de limpieza supone la sensible disminución de los costos.
SOLDADURA TIG:
Puesto que al gas protector impide el contacto entre la atmósfera y el baño de fusión, los iones obtenidos son más resistentes, más inmediata y menos sensibles a la corrosión, que las que se obtienen por la mayor parte de los procedimientos.
La protección gaseosa simplifica notablemente el soldeo de metales no ferrosos, por no requerir el empleo de desoxidantes. Los procedimientos que exigen la inmediata de los residuos de los mimos una vez realizada la soldadura. Además, con el empleo de estos desoxidantes, siempre hay el peligro de inmediatamente de soldaduras e inmediatamente de escoria.
Otra ventaja de la soldadura por arco con protección gaseosa es la que permite obtener soldaduras limpias, sanas y uniformes, debido a la escasez de humos y proyecciones, por otra parte, dado que la rotación gaseosa que rodea al arco transparente, el soldador puede ver claramente lo que está haciendo en todo momento, lo que repercute inmediatamente en la calidad de la soldadura.
No depositar los sopletes conectados a las botellas en recipientes cerrados.
La reparación de los sopletes la deben hacer técnicos especializados.
Limpiar inmediatamente las toberas del soplete pues la suciedad acumulada facilita el retorno de la llama. Para limpiar las toberas se puede utilizar una aguja de latón.
Si el soplete tiene fugas se debe dejar de utilizar inmediatamente y proceder a su reparación. Hay que tener en cuenta que fugas de oxígeno en locales cerrados pueden ser muy peligrosas.


Retorno de llama:
En caso de retorno de la llama se deben seguir los siguientes pasos:
Cerrar la llave de paso del oxígeno interrumpiendo la alimentación a la llama interna.
Cerrar la llave de paso del acetileno y después las llaves de alimentación de ambas botellas.
En ningún caso se deben doblar las mangueras para interrumpir el paso del gas.
Efectuar las comprobaciones pertinentes para averiguar las causas y proceder a solucionarlas.
Características de los elementos de la mig mag:
Son equipos diseñados y fabricados para la soldadura semiautomática con hilo continuo. Sistema MIG si se utiliza gas inerte y MAG si se utiliza gas activo, en ambos casos el electrodo se funde para rellenar la unión
El MIG es un procedimiento de soldadura por corriente continua, semiautomático pues emplea un hilo continuo con electrodo consumible, que avanza al pulsar el comando de la soldadura sobre el mango. Este método de soldadura por arco eléctrico, emplea gas inerte comprimido para crear la atmósfera de protección sobre el baño de fusión, aislándolo del aire atmosférico, evitando futuros focos de corrosión, a la vez que nos entrega una unión menos quebradiza y porosa
La soldadura por arco con hilo electrodo fusible y protección gaseosa (procedimiento MIG y MAG) utiliza como material de aportación un hilo electrodo continúo y fisible, que se alimenta automáticamente, a través de la pistola de soldadura, a una velocidad regulable. El baño de fusión está completamente cubierto por un chorro de gas protector, que también se suministra a través de la pistola.
El procedimiento puede ser totalmente automático o semiautomático. Cuando la instalación es totalmente automática, la alimentación del alambre, la corriente de soldadura, el caudal de gas y la velocidad de desplazamiento a lo largo de la junta, se regulan previamente a los valores adecuados, y luego, todo funciona de forma automática.
En la soldadura semiautomática la alimentación del alambre, la corriente de soldadura y la circulación de gas, se regulan a los valores convenientes y funcionan automáticamente, pero la pistola hay que sostenerla y desplazarla manualmente. El soldador dirige la pistola a lo largo del cordón de soldadura, manteniendo la posición, longitud del arco y velocidad de avance adecuados.
En muchos casos, la soldadura MIG recibe nombres comerciales como, por ejemplo, procedimiento Microwire (Hobart), soldadura (Airco), soldadura Sigma (linde) y soldadura Millermatic (Miller).
Ventajas específicas de la soldadura MIG.Puesto que no hay escoria y las proyecciones suelen ser escasas, se simplifican las operaciones de limpieza, lo que reduce notablemente el costo total de la operación de la soldadura. En algunos casos, la limpieza del cordón resulta más cara que la propia operación de soldeo, por lo que la reducción de tiempo de limpieza supone la sensible disminución de los costos.
Fácil especialización de la mano de obra. En general, un soldador especializado en otros procedimientos, puede adquirir fácilmente la técnica de la soldadura MIG en cuestión de horas. En procedimientos, puede adquirir fácilmente la técnica de la soldadura MIG en cuestión e horas. En resumidas cuentas todo lo que tiene que hacer el soldador se reduce a vigilar la posición de la pistola, mantener la velocidad de avance adecuada y comprobar la alimentación de alambre se verifica correctamente.
Gran velocidad de soldadura, especialmente si se compara con el soldeo por arco con electrodos revestidos. Puesto que la aportación se realiza mediante un hilo continúo, no es necesario interrumpir la soldadura para cambiar electrodo. Esto no solo supone una mejora en la productividad, sino también disminuye el riesgo de defectos. Hay que tener en cuenta las interrupciones, y los correspondientes empalmes, son con frecuencia, origen de defectos tales como inclusiones de escoria, falta de fusión o fisuras en el cráter.
La gran velocidad del procedimiento MIG también influye favorablemente en el aspecto metalúrgico de la soldadura. Al aumentar la velocidad de avance, disminuye la amplitud de la zona afectada de calor, hay menos tendencia de aumento del tamaño del grano, se aminoran las transformaciones de estructura en el metal base y se reducen considerablemente las deformaciones.
El desarrollo de la técnica de transporte por arco corto permite la soldadura de espesores finos, casi con tanta facilidad como por el procedimiento TIG.
Las buenas características de penetración del procedimiento MIG permiten la preparación con bordes más cerrados, con el consiguiente ahorro de material de aportación, tiempo de soldadura y deformación. En las uniones mediante cordones en ángulo también permite reducir el espesor del cordón en relación con otros procedimientos de soldeo.

PROPIEDAD DE LOS METALES

EL HIERRO Y SUS ALEACIONES

El Hierro
Debido a su abundancia y a sus propiedades químicas, se ha convertido en uno de los metales más usados en la civilización actual. También, el hierro se puede combinar con otros metales para formar nuevos compuestos con diferentes propiedades, denominados “aleaciones”.
El Hierro, es un elemento metálico, magnético, maleable y de color blanco plateado. Tiene de número atómico 26 y es uno de los elementos de transición del sistema periódico.
Es uno de los elementos metálicos más abundantes en el planeta. Constituye aproximadamente el 4.5% de la corteza terrestre. Generalmente es encontrado en forma de óxido de magnetita (Fe304), herma tita (Fe203), limonita, u óxidos hidratados (Fe203 + NH20)
Algunas características de este metal
El hierro puro tiene una dureza que oscila entre 4 y 5. Es blando, maleable y dúctil. Se magnetiza fácilmente a temperatura ordinaria, y es difícil magnetizarlo en caliente. A unos 790°C desaparecen las propiedades magnéticas. El punto de fusión del hierro, es de unos 1.535°C, un punto de ebullición de 2.750°C. La densidad relativa de este metal es de 7,86. Su masa atómica es 55,847.




Estructura
cuerpo, a temperaturas normales. Tiene una estructura cúbica centrada en la cara. Este hecho es de gran importancia practica. En su forma de acero, el hierro siempre contiene una pequeña cantidad de carbono. Los átomos de carbono son menores que los átomos de hierro y, a temperaturas altas, se encajan en los espacios abiertos de la estructura centrada en la cara. Cuando el hierro se enfría, adquiere una forma cubica centrada en el cuerpo. En esa forma, los átomos de carbono no pueden colocarse en los espacios más pequeños.
Aleaciones férreas
Las Aleaciones férreas son aquéllas en las que el principal componente es el hierro. Gran interés como material para la construcción de diversos equipos y su producción es muy elevada, debido a:
Abundancia de hierro en la corteza terrestre

PROPIEDAD DE LOS METALES

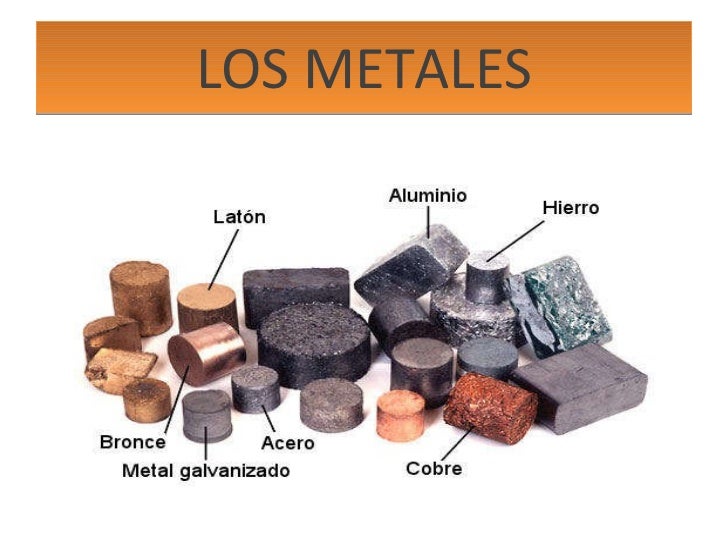

LOS METALES

Los metales son los elementos químicos de mayor utilización, con fines estructurales en edificios y medios de transporte, como conductores de calor y electricidad, etc. Los metales se caracterizan por tener un brillo especial, llamado metálico, por ser buenos conductores de la electricidad y del calor. Esta gran conductibilidad, comparada con la de los no metales, se debe probablemente a la existencia de electrones libres en su interior. Además los metales tienen una molécula mono atómica y originan los hidróxidos al disolverse los óxidos metálicos en agua.
El Hierro, debido a su abundancia y a sus propiedades químicas, de las cuales hablaremos más adelante, se ha convertido en uno de los metales más usados en la civilización actual. También, el hierro se puede combinar con otros metales para formar nuevos compuestos con diferentes propiedades, denominados “aleaciones”.
El Hierro
El Hierro, es un elemento metálico, magnético, maleable y de color blanco plateado. Tiene de número atómico 26 y es uno de los elementos de transición del sistema periódico.
También, es uno de los elementos metálicos más abundantes en el planeta. Constituye aproximadamente el 4.5% de la corteza terrestre. Generalmente es encontrado en forma de óxido de magnetita (Fe304), herma tita (Fe203), limonita, u óxidos hidratados (Fe203 + NH20) También existen pequeñas cantidades de hierro combinadas con aguas naturales, en las plantas, y además es un componente de la sangre.
El hierro fue descubierto en la prehistoria y era utilizado como adorno y para fabricar armas. El objeto más antiguo existente, es un grupo de cuentas oxidadas encontrado en Egipto, y data del 4000 a.c. El término arqueológico edad del hierro se aplica sólo al periodo en el que se extiende la utilización y el trabajo del hierro. El procesado moderno del hierro no comenzó en Europa central hasta la mitad del siglo XIV.
Algunas características de este metal
El hierro puro tiene una dureza que oscila entre 4 y 5. Es blando, maleable y dúctil. Se magnetiza fácilmente a temperatura ordinaria, y es difícil magnetizarlo en caliente. A unos 790 °C desaparecen las propiedades magnéticas. El punto de fusión del hierro, es de unos 1.535 °C, un punto de ebullición de 2.750 °C. La densidad relativa de este metal es de 7,86. Su masa atómica es 55,847.
Estructura
El hierro tiene una estructura centrada en el cuerpo, a temperaturas normales. A temperaturas más altas, tiene una estructura cúbica centrada en la cara. Este hecho es de gran importancia practica. En su forma de acero, el hierro siempre contiene una pequeña cantidad de carbono. Los átomos de carbono son menores que los átomos de hierro y, a temperaturas altas, se encajan en los espacios abiertos de la estructura centrada en la cara. Cuando el hierro se enfría, adquiere una forma cubica centrada en el cuerpo. En esa forma, los átomos de carbono no pueden colocarse en los espacios más pequeños. Entonces, la red cristalina del hierro se distorsiona, debido al tamaño tan grande de los átomos de carbono, o el carbono se separa del hierro como carburo de hierro, Fe 3C.
Los cristales del hierro y del Fe3 existen en muchos tamaños y formas. La estructura final del cristal está determinada por el por ciento del hierro y la rapidez de enfriamiento. Estas diferencias en la estructura cristalina, le dan la gran versatilidad que tiene el acero como un material industrial. También explican el hecho de que las propiedades del acero se pueden cambiar gradualmente por el tratamiento del calor.
Químicamente el hierro es un metal activo. Se combina con los halógenos (flúor, cloro, bromo, yodo y astato) y con el azufre, fósforo, carbono y silicio. Desplaza al hidrógeno de la mayoría de los ácidos débiles. Arde con oxígeno formando tetróxido triférrico (óxido ferroso férrico), Fe3O4. Expuesto al aire húmedo, se corroe formando óxido de hierro hidratado, una sustancia pardo-rojiza, escamosa, conocida comúnmente como orín. La formación de orín es un fenómeno electro químico en el cual las impurezas presentes en el hierro interaccionan eléctricamente con el hierro metal. Se establece una pequeña corriente en la que el agua de la atmósfera proporciona una disolución electrolítica. El agua y los electrólitos solubles aceleran la reacción. En este proceso, el hierro metálico se descompone y reacciona con el oxígeno del aire para formar el orín. La reacción es más rápida en aquellos lugares donde se acumula el orín, y la superficie del metal acaba agujereándose, osea, se corroe.
Al sumergir hierro en ácido nítrico concentrado, se forma una capa de óxido que lo hace pasivo, es decir, no reactivo químicamente con ácidos u otras sustancias. La capa de óxido protectora se rompe fácilmente golpeando o sacudiendo el metal, que vuelve así a ser activo.
Aplicaciones y producción
El hierro puro, preparado por la electrólisis de una disolución de sulfato de hierro (II), tiene un uso limitado. El hierro comercial contiene invariablemente pequeñas cantidades de carbono y otras impurezas que alteran sus propiedades físicas, pero éstas pueden mejorarse considerablemente añadiendo más carbono y otros elementos de aleación.
La mayor parte del hierro se utiliza en formas sometidas a un tratamiento especial, como el hierro forjado, el hierro colado y el acero. Comercialmente, el hierro puro se utiliza para obtener láminas metálicas galvanizadas y electro imanes. Los compuestos de hierro se usan en medicina para el tratamiento de la anemia, es decir, cuando desciende la cantidad de hemoglobina o el número de glóbulos rojos en la sangre.
En 1994, la producción anual de hierro se aproximaba a los 975 millones de toneladas.
Compuestos
Los compuestos de hierro (II) se oxidan fácilmente a compuestos de hierro (III). El compuesto más importante de hierro (II) es el sulfato de hierro (II), FeSO4, denominado caparrosa verde, que normalmente existe en forma de cristales verde pálido que contienen siete moléculas de agua de hidratación. Se obtiene en grandes cantidades como subproducto al limpiar el hierro con baño químico, y se utiliza como mordiente en el teñido, para obtener tónicos medicinales y para fabricar tinta y pigmentos.
El óxido de hierro (III), un polvo rojo amorfo, se obtiene tratando sales de hierro (III) con una base, y también oxidando pirita. Se utiliza como pigmento, y se denomina rojo de hierro o rojo veneciano. También se usa como abrasivo para pulir y como medio magnetizable de cintas y discos magnéticos. El cloruro de hierro (III), que se obtiene en forma de cristales brillantes de color verde oscuro al calentar hierro con cloro, se utiliza en medicina y como una disolución alcohólica llamada tintura de hierro.


Los iones de hierro (II) y hierro (III) se combinan con los cianuros para formar compuestos de coordinación. El hexacianoferrato (II) de hierro (III) o ferrocianuro férrico, Fe4[Fe(CN)6]3, es un sólido amorfo azul oscuro formado por la reacción de hexacianoferrato (II) de potasio con una sal de hierro (III) y se conoce como azul de Prusia. Se usa como pigmento en pintura y como añil en el lavado de ropa para corregir el tinte amarillento dejado por las sales de hierro (II) en el agua. El hexacianoferrato (III) de potasio, K3Fe(CN)6, llamado prusiato rojo, se obtiene del hexacianoferrato (III) de hierro (II), Fe3[Fe(CN)6]2. A éste se le llama también azul de Turnbull y se usa para procesar el papel de calco. El hierro experimenta también ciertas reacciones fisicoquímicas con el carbono, que son esenciales para fabricar el acero.

TECNICAS DE MECANIZADO

EL LIMADO


Limado
Es la operación que tiene por fin rebajar, pulir o retocar piezas metálicas y arrancar, así, pequeñas porciones de material, en forma de virutas o limaduras.
Consiste en trabajar caras planas o curvas, interiores o exteriores, por medio de las limas, para obtener: la plenitud, las medidas fijadas, la calidad superficial.
Para realizar esta operación nos servimos de una lima. Ésta es una herramienta manual, de acero templado; sus caras van provistas de dientes, que al penetrar en la superficie metálica de la pieza, arrancan limaduras.


Las partes de una lima son:
PUNTA o extremo.
CUERPO, que es la parte central o zona estriada.
ESPIGA, que es de sección poligonal y sirve para fijar el mango.

Las características de una lima están determinadas por su:
FORMA: Figura geométrica de la sección transversal. En la tabla siguiente pueden verse las
propiedades y empleo de las limas.
TAMAÑO: El tamaño de una lima lo da su longitud comercial, es decir, la distancia entre el extremo y el talón.
PICADO: Así se llama a la rugosidad que presentan las limas en sus caras talladas. El picado puede ser:
SENCILLO: Producido por una serie de entallas o ranuras paralelas. Se emplea para trabajar
metales blandos como plomo, cobre, aluminio, etc.
SENCILLO RECTO: la lima está embotada y la viruta no cae. Se emplea para el limado de
materiales blandos.
SENCILLO INCLINADO: expulsa la viruta por el costado. También se emplea para el limado de
materiales blandos (estaño, plomo, zinc, aluminio).
SENCILLO CURVO: la expulsión de la viruta se produce a ambos lados. Se debe hacer gran
esfuerzo sobre la lima. También, como en los anteriores, se utiliza en el limado de materiales
blandos (estaño, plomo, zinc, aluminio).
SENCILLO CURVO CON ENTELLAS: la expulsión de la viruta se hace por ambos lados. No se
necesita tanto esfuerzo como en el caso anterior. Y el empleo más usual es en el limado de
madera, cuero, plástico.
DOBLE O CRUZADO: Aquél, en el cual, encima de un picado sencillo, se hace otro de menor
profundidad y transversal al primero. Las limas con picado doble son las más adecuadas para el
trabajo de ajuste.
GRADO DE CORTE: es la separación de las entallas en el picado, es decir, el número de dientes
que entran en un centímetro de superficie picada. Según el grado de corte se clasifican en:
Basta: cuando tiene de 8 a 10 dientes/cm2
Semifina o entrefina: de 12 a 18 dientes/cm2
Fina: si tiene de 20 a 30 dientes/cm2
Extra fina: cuando tiene más de 30 dientes/cm2
Por otro lado, la espiga de la lima lleva un mango, generalmente de madera dura o de plástico, que evita accidentes.

Operación del limado

Es una operación de acabado, aunque cada día es menos empleada, gracias a la precisión con que trabajan las máquinas. El limado es una operación que sólo se llega a dominar mediante la práctica de un ejercicio continuado.

El tronco puede moverse ligeramente, al movimiento de vaivén de la lima, en los trabajos de desbaste; más, por el contrario, en los trabajos de afinado o en los que se realizan con limas pequeñas, el tronco debe permanecer nmóvil. La lima se agarra con la mano derecha, haciendo que el mango se apoye en el cetro de la mano; el dedo pulgar se sitúa por encima y los otros dedos rodean al mango por debajo. La mano izquierda se apoya en el extremo de la lima. Pero hay que tener en cuenta que la presión ejercida por los brazos será menor al aumenta el brazo de palanca, para evitar el balanceo y que la superficie de la pieza quede convexa.
Limado de superficies
SUPERFICIES PLANAS
En este caso es preciso trabajar cruzando los trazos o ralladuras, impresas por los dientes de la lima. Así se consigue:
observar en todo momento la zona limada; y limar dos veces por la parte central de la superficie y una sola vez por las esquinas. Además, para la plenitud de una superficie se recomienda utilizar la cara convexa o abombada de la lima.
SUPERFICIES CÓNCAVAS
Para limar superficies cóncavas, es necesario elegir la lima de mediacaña, logrando que su cara redondeada se adapte, lo más posible, a la superficie interior a limar.
SUPERFICIES CONVEXAS
Las caras redondeadas se liman siguiendo el trazado, perpendicularmente a la pieza. Para obtener la cara alisada y su forma, se describen movimientos circulares con la lima plana fina.
Reglas para un buen limado
Elegir el tamaño de la lima adecuada para la superficie a limar.
Observar el plano, viendo si es posible simplificar el trabajo de limado.
Departamento Mantenimiento de Vehículos Autopropulsados del I.E.S. Francisco de Goya – La Elipa.
Utilizar limas bastas para rebajes de material superiores a los 0,2 mm.
Utilizar las limas en toda su longitud.
No tocar, con la mano, la superficie limada ni la lima, para evitar que se resbale.
Antes de limar, hay que observar si el mango de la lima tiene su anillo y si la espiga está bien sujeta al mango, para evitar accidentes.

El limado en una sola dirección no da un control visual claro del resultado ya que los dientes pasan siempre por las mismas señales. Por tanto, lo más conveniente es realizar un limado en cruz a las señales de la primera dirección y así se eliminan las ondulaciones producidas.

La dureza de la lima debe ser superior a la del material en cuestión.

TECNICAS DE MECANIZADO


Debes saber que hay dos formas de cortar los materiales: una de ellas cuando el corte se produce con desprendimiento de material ( serrín si estamos cortando madera o viruta metálica si se trata de algún metal ), y entonces diremos que se trata de corte por aserrado, y otra que se produce sin desprendimiento de serrín o viruta y entonces se llama corte por cizallado.
En esta ficha vamos a hablar de las herramientas de corte por aserrado, que son aquellos instrumentos que sirven para cortar madera, metales y otros materiales duros con desprendimiento de serrín o viruta. Las más frecuentes son las sierras, que suelen tener una hoja de acero con dientes en un costado que son los que cortan el material. Las más comunes son las siguientes (Reconocerlas en el dibujo) :
    1.- Serrucho
    2.- Sierra de marquetería
    3.- Sierra de chapear
    4.- Serrucho de punta
    5.- Sierra de arco o de metales

    CONOZCÁMOSLAS UNA A UNA
    1.- SERRUCHO
    Es una sierra que consta de un mango que sujeta la hoja de acero.
    Se emplea para cortar piezas grandes de madera.
    2.- SIERRA DE MARQUETERÍA
    Consiste en un arco que sujeta una hoja muy fina.
    La puedes utilizar para cortar paneles muy finos, y como es muy manejable puedes usarla para recortar figuras, dibujos, etc..
    3.- SIERRA DE CHAPEAR
    Es un serrucho pequeño, de hoja ancha y rectangular que se sujeta a una regleta en la parte superior. Nos servirá para hacer cortes muy precisos en madera de poca anchura
    4.- SERRUCHO DE PUNTA
    Es parecido al serrucho normal, pero la hoja de corte es más estrecha y robusta y además, acaba en punta.
    Es muy útil para hacer cortes curvos en piezas grandes de madera.



    5.- SIERRA DE ARCO
    Está constituída de un arco al que va acoplada una hoja de sierra que es desmontable y se puede tensar con una palomilla.
    También se llama sierra para metales porque se utiliza normalmente para el aserrado de metales, y por eso, los dientes de corte son más pequeños y robustos.

    ¿ CÓMO LAS DEBEMOS DE UTILIZAR ?



    1.- Aprovecha tu propio peso a la hora de aserrar. Inclínate hacia delante cuando utilices el serrucho para cortar grandes trozos de madera y así te cansarás menos.
    2..- Los dientes de sierra solo cortan cuando van hacia delante. Por eso, haz solamente fuerza cuando la sierra corta en este sentido y no cuando retrocede.
    3.- Utiliza toda la longitud de la sierra cuando trabajes. Así el desgaste de los dientes será igual en todos ellos.
    4.- Cuando no utilices la sierra, colócala de tal forma que los dientes no estén en contacto con materiales duros ( metal ) para que no se dañen.
    5.- Cuando no vayas a utilizar la sierra por un tiempo, pon un poco de grasa en la hoja para que no se oxide.

    ¡ PRECAUCIONES !


    1.- Debes recordar que se trata de herramientas que cortan. Tienes que manejarlas con cuidado y no jugar con ellas.
    2.- No sujetes la sierra con las manos sucias de grasa, porque puede resbalar y tener un accidente.
    3.- No tenses demasiado la hoja de sierra ni hagas movimientos bruscos cuando estés trabajando con ella, porque podría partirse.
    4.- Sujeta firmemente el material que vayas a cortar.
    5.- No coloques nunca la mano delante de la sierra, porque te podrías cortar.

EL CORTE

EL CORTE

Se conoce como herramientas de corte a todas aquellas herramientas que funcionan a través de arranque de viruta, esto quiere decir que las herramientas de corte son todas aquellas herramientas que permitan arrancar, cortar o dividir algo a través de una navaja filosa.
Estas herramientas de corte son de mucha utilidad, sobre todo en la industria, como lo son la maderera, la textil, en la construcción, etc.
Este tipo de herramientas debe contar con ciertas características para poder ser utilizables y realmente eficaces en su desempeño.
Las herramientas de corte deben ser altamente resistentes a desgastarse.
Las herramientas de corte deben conservar su filo aun en temperaturas muy elevadas.
Deben tener buenas propiedades de tenacidad
Deben tener un bajo coeficiente de fricción
Debe ser una herramienta que no necesite volverse a afilar constantemente
Alta resistencia a los choques térmicos.


TECNICAS DE MECANIZADO

EL TRAZADO

Es la operación que consiste en marcar sobre la superficie exterior de una pieza se mi-trabajada o en bruto las líneas que limitan las partes que deben ajustarse para darles las formas y medidas estipuladas en los planos o croquis de la pieza que se desea realizar.

Puntas de señalar, llamadas comúnmente puntas de trazar o marcar, es una varilla de acero delgado que termina en una punta recta y otra doblada unos 90º, ambos afilados en forma aguda, endurecidas por un pequeño temple. Se los utiliza para señalar o marcar sobre toda clase de materiales.

Granete o punta de marcar, es una varilla de acero de unos 18 o 20 cms de largo, similar al corta fierro, con la diferencia que su boca o filo es un cono de unos 60º o 70º. Se lo utiliza para marcar centros , identificación de un trazado mecánico, facilita la iniciación de un agujereado con mechas evitando la desviación de las mismas.
Gramil, es un instrumento compuesto de una base torneada o cepillada, en la cual va sujeta una varilla fija u orientable. Por ella corre un deslizador con tornillo donde se fija una punta con la extremidad doblada. Se emplea para el trazado, especialmente, pero sirve muy bien para comprobar el paralelismo de piezas. Para esto, después de haber aplanado cuidadosamente la primera cara de la pieza, se apoya sobre el mármol, y se hace deslizar la punta del gramil sobre la cara opuesta. Entonces, por el ruido que hace la punta al resbalar, se puede apreciar la diferencia del paralelismo. La habilidad para comprobar con este sistema, lo mismo que con el compás de espesor, consiste en habituarse a percibir la presión de la punta sobre la pieza, es decir, en tener tacto.


Comparadores, llamados también amplificadores de aguja, sirven para la comparación de unas medidas con otras. No nos dan directamente la medida de una magnitud cualquiera, sino la diferencia con otra, conocida o desconocida, y esto se logra observando el movimiento de un palpador que se apoya sucesivamente en las dos piezas que se han de comprobar, o bien en dos puntos distintos de la misma pieza. Constan de un eje cilíndrico que, deslizándose suavemente y sin juego entre una guía de bronce, por medio de un mecanismo interior hace girar una aguja alrededor de un cuadrante dividido en 100 partes.

METROLOGÍA APLICADA A LA INDUSTRIA DEL AUTOMÓVIL


EL MICRÓMETRO

MICRÓMETRO O PALMER

El micrómetro (del griego micros, pequeño, y metros, medición), también llamado Tornillo
de Palmer, es un instrumento de medición cuyo funcionamiento está basado en el tornillo
micrométrico que se desplaza axialmente longitudes pequeñas al girar el mismo dentro de una
tuerca. Dichos desplazamientos pueden ser de ½ mm y de 1mm para giros completos en los
milimétricos y por lo general de 0,025” en los de pulgadas. Se aplican en instrumentos de
mediciones de gran precisión como son los micrómetros o palmer, que se utilizan para medir
las dimensiones de un objeto con alta precisión, del orden de centésimas de milímetros (0,01 mm) y
de milésimas de milímetros (0,001mm) y los esferómetros que se utilizan para medir radios de
curvaturas y espesores.
Para ello cuenta con 2 puntas que se aproximan entre sí mediante un tornillo de rosca fina, el
cual tiene grabado en su contorno una escala. La escala puede incluir un nonio. La máxima
longitud de medida del micrómetro de exteriores es de 25 mm, por lo que es necesario disponer de
un micrómetro para cada campo de medidas que se quieran tomar (0-25 mm), (25-50 mm), (50-75
mm), etc.
Frecuentemente el micrómetro también incluye una manera de limitar la torsión máxima del
tornillo, dado que la rosca muy fina hace difícil notar fuerzas capaces de causar deterioro de la
precisión del instrumento.

Historia

El primer micrómetro de tornillo fue inventado por William Gascoigne en el siglo XVII, como
una mejora del calibrador vernier, y se utilizó en un telescopio para medir distancias angulares
entre estrellas. En 1841, el francés Jean Laurent Palmer lo mejoró y lo adaptó para la medición de
longitudes de objetos manufacturados.
El micrómetro fue introducido al mercado anglosajón en 1867 por la compañía Brown &
Sharpe. En 1888 Edward Williams Morley incorporó la escala del nonio, con lo cual se mejoró la
exactitud del instrumento.

Tipos de medidas

El micrómetro es un dispositivo ampliamente usado en ingeniería mecánica, para medir con
precisión grosor, medidas internas, externas y profundidades. Los micrómetros tienen varias
ventajas respecto a otros instrumentos de medida como el vernier: son fáciles de usar y sus lecturas
son consistentes.
Existen tres clases de micrómetros basados en su aplicación.
- Micrómetro interno
- Micrómetro externo
- Micrómetro de profundidad.
Componentes

Micrómetro para medidas exteriores

El micrómetro para medidas exteriores es un aparato formado por un eje móvil (c) con una
parte roscada (e), al extremo de la cual va montado un tambor graduado (f); haciendo girar el
tambor graduado se obtiene el movimiento del tornillo micrométrico (e) y por consiguiente el eje
móvil (c), que va a apretar la pieza contra el punto plano (b). Sobre la parte fija (d), que está
solidaria al arco (a), va marcada la escala lineal graduada en milímetros o pulgadas.
A diferencia del vernier hay un micrómetro para cada sistema de unidades. Las partes
fundamentales de un micrómetro son:
a) Arco de herradura.
b) Punto fijo plano.
c) Eje móvil, cuya punta es plana y paralela al punto fijo.
d) Cuerpo graduado sobre el que está marcada una escala lineal graduada en mm y ½ mm. Máquinas, Métodos y Control Dimensional del Procesamiento
EET Nº466 – Rosario Ing. Oscar Fernando Rodríguez
2
e) Tornillo solidario al eje móvil.
f) Tambor graduado.
g) Dispositivos de bloqueo, que sirven para fijar el eje móvil en una medida patrón y poder
utilizar el micrómetro de calibre pasa, no pasa.
h) Embrague. Este dispositivo consta de una rueda moleteada que actúa por fricción. Sirve
para impedir que al presión del eje móvil sobre la pieza supere el valor de 1 Kg/cm², ya que una
excesiva presión contra la pieza pueda dar lugar a medidas erróneas.

El micrómetro presenta dos graduaciones para la lectura del milímetro y la centésima de
milímetro. La rosca del tornillo micrométrico tiene un paso de 0,5 mm. Por tanto con un giro
completo del tomillo, el tambor graduado avanza o retrocede 0,5 mm.
La extremidad cónica del tambor está dividida en 50 partes de otra graduación. Por tanto la
apreciación se hace en este caso dividiendo el paso entre 50 partes; sería 0,5:50 = 0,01 mm.
Girando el tambor, el cuerpo graduado en centésimas, el eje móvil y el embrague van
corriendo por la escala graduada fija. El milímetro y el medio milímetro se leen sobre la
graduación lineal fija que está en correspondencia con la graduación de la parte cónica del tambor
graduado.

Micrómetro para medidas interiores

El micrómetro usado por un largo período de tiempo, podría experimentar alguna desviación

del punto cero; para corregir esto, los micrómetros traen en su estuche un patrón y una llave.
